Как и большинство начинающих разработчиков микроконтроллерных устройств я
столкнулся с
довольно серьезной проблемой: прошивка микроконтроллера.
Промышленные программаторы стоят очень дорого, более сложные самодельные
программаторы требуют программирование собственного микроконтроллера и
по-этому на начальном
этапе я решил собрать простой программатор Ponyprog.

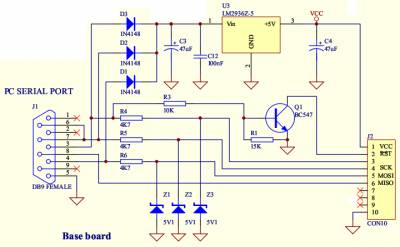

В данном случае питание микроконтроллера осуществляется от сигнальних линий COM порта. В большинстве случаев в современных компьютеров порт не может обеспечить необходимый для питания микроконтроллера уровень напряжения по-этому рекомендую выбросить из схемы диоды D1-D3 и подать на вход 1 стабилизатора напряжения LM2936Z-5 напряжение с внешнего источника (6-12В). Стабилитроны Z1-Z3 необходимы для согласования уровней напряжения COM порта и микроконтроллера (так как COM порт оперирует напряжением -12/12В, а микроконтроллер - 0/+5В). Линия 2 в разъеме J2 используется для подключения и отключения напряжения на ножке RESET микроконтроллера. Для работы программатора, кроме элементов, указанных на данной схеме, необходимо подтянуть ножку RESET микроконтроллера через резистор 10кОм к питанию.
Наличие устройства программа определяет благодаря замыканию ножек 6 и 7 разъема J1. Устройство не нуждается в настройке и готово к работе сразу после монтажа. При возникновении ошибок в работе устройства проверьте правильность монтажа, а также исправность деталей.
Программатор хорошь и очень прост в изготовлении, но у него есть подводные камни. После сборки такого программатора, он у меня не заработал. Покопался в интернете и нашел на одном сайте информацию, как автор оживил программатор. http://radiopic.ru/index.php?doc=730572956349/287458583334&razdel=stat Он там описывает что нужно хорошее питание. Купил адаптер китайский и всё заработало. А замена деталей ни к чему не приводила.
